一、概述：

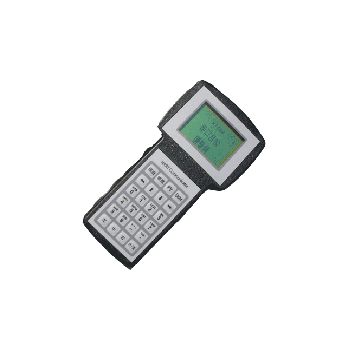

　　HART388型HART手持通信器是上海涌纬自控成套设备有限公司研发生产的一种便携式的手持终端，它与采用HART通信协议的仪表一起使用，对其进行设定，更改和显示，它可监控输入／输出值和自诊断结果。设定恒定电流的输出利调零。
　　当系统开动或维持操作时，只要把HART388型HART通信器接在4～20mA通信信号线上，就可以使用HART388。接口采用全汉化中文菜单提示，使国人操作更方便。

二、特点：
　　1．通讯器显示屏
　　　通讯器采用点阵式LCD液晶显示屏（128×64），可显示四行，每行8个点阵汉字，用来显示通讯信息以及用户的输入值。可实现人机对话，界面友好，操作方便。光线暗时背光灯自动打开；显示屏对比度可调。
　　2．键盘功能
　　　通信接口键盘采用薄膜式按键，具有一定的防水，防尘功能；包括一套完整的字母/数字键盘、八个专用功能键和三个字符转换键。
　　3．供电电源
　　　通讯器的供电电源有五节AA可充电镍锰氢电池组成。HART388正常工作时（包括不间断通信状态）消耗电流约为40±5mA, 有自动背光功能的通讯器在点亮背光时约需45mA电流。并且通讯器内置了充电电池和智能充电电路。
　　4．连接通讯
　　　在24V电源、230～500Ω负载和变送器连接好后，HART388顶部引出的两个小夹子跨接在变送器或负载两端，所连接的变送器须***具有HART通讯功能，才能建立HART通讯。如果现有的功能菜单不能满足需要，可以根据要求进行定做。
　　5．测试：
　　　测试功能包括变送器测试和回路测试。其目的是验证变送器、通讯器和回路是否工作正常。
　　6、 组态：
　　　组态是指对决定变送器如何工作的那些参数进行设定。

三、技术指标：
　　适用仪表：HTA智能型系列数字化系列ROSEMOUNT1151,3051、YOKOGAWA EJA(带HART通信协议)、YW1151,YW3351 YW3851
　　通信信号的连接：专用线缆,长1.1(3.6ft)
　　通信线：长度:1Km(0.62英里)(0.75～1.25mm2) 负载电阻:205～600Ω
　　负载电容：0.22uF以下 负载电感:3.3mH以下
　　与电源线的间距：15cm以上(避免平行走线)
　　显示：128×64点阵液晶显示
　　控制：触摸开关（4个方向键，19个功能键，一个电源开关）
　　电源：4支1.2V可充电电池
　　尺寸：180×80×54mm(长×宽×高)
　　重量：700g
　　EMC认可标准 EMI（辐射）—EN55011：1991

四、功能说明：
　　基本功能：设定、理发和显示各种参数，HART通信、恒定电流输出、调零
　　附加工能：格式化保护 需要输入密码才能进行格式化、电池报警 LCD显示的报警信息可提示电池电压偏低、LCD对比度调节

五、连接通信
　　在24V电源、230∽500Ω负载和变送器连接好以后(下图中黑粗线部分)，HART388顶部引出的两个小夹子如下图跨接在变送器或负载两端，电气连接工作就完成了。要想建立通信，下图中的‘变送器’须***具有HART通信功能，而与具体生产厂家没有关系。这就是说HART388的通信功能是完全开放的。

　　通信接口还可以在控制室，现场，或回路中任一端子接点处与变送器连接。但电源与接点之间须***有大于 230Ω小于500Ω的电阻（该电阻的精度与通信效果关系很小）。接线无极性之分。
　　注意：接线端子只能等效地跨接在变送器两端或负载电阻两端，不能接在电源两端。

六、正常工作条件
　　环境温度 -15～55℃
