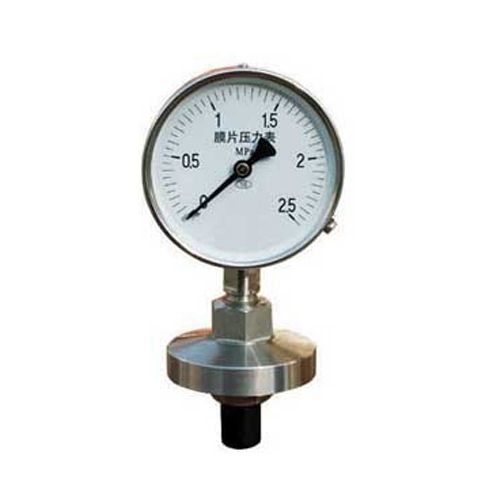

YPF系列防腐膜片式压力表
1、概述 YP系列膜片式压力表用于测量对钢及铜等金属不起腐蚀作用的液体，气体等各种介质的压力和负压；YPF系列防腐膜片式压力表可用于测量具有腐蚀性液体，气体等各种介质的压力和负压。2、结构原理 结
- 质量稳定：实行全过程质量监控，多方位检测！
- 合理的价格：有效的内部成本控制，减少开支，为客户着想！
- 交货快：完善的生产线，优化库存，缩短交货时间！
- TEL：021-51829246
- FAX：
- EMAIL：973250087@qq.com
Description
1、概述
YP系列膜片式压力表用于测量对钢及铜等金属不起腐蚀作用的液体，气体等各种介质的压力和负压；YPF系列防腐膜片式压力表可用于测量具有腐蚀性液体，气体等各种介质的压力和负压。
2、结构原理
结构：膜片式压力表由膜片部件，机芯部件，指针部件及外壳连接部件四大部分组成。
原理：膜片式压力表是膜片作为仪表的强性元件，当被测介质的压力作用到膜片上，膜片产生一个位移，再经过机芯部件，指针部件的工作，使要测的 压力清楚地在刻度盘上指示出来。
3、技术参数
○测量范围、承压部尺寸
| 型 号 | 测 量 范 围 | 承压部尺寸 D1 |
| YPF-100A | 0~0.06;0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;0~1; 0~1.6;0~2.5;-0.1~0;-0.1~0.06;-0.1~0.15; -0.1~0.3;-0.1~0.5;-0.1~0.9;-0.1~1.5;-0.1~2.4 MPa | Ф85 |
| YPF-100B YPF-100B-F | Ф115 | |
| YPF-150A | Ф85 | |
| YPF-150B YPF-150B-F | Ф115 | |
| YPF-100B YPF-100B-F | 0~1.6; 0~2.5; 0~4; 0~6; 0~10; 0~16; 0~25 0~40;-1.6~0; -2.5~0; -4~0; -6~0; -10~0 -16~0; -25~0; -40~0;-0.8~0.8; -1.2~1.2 -2~2; -3~3; -5~5; -8~8; -12~12; -20~20 KPa | Ф160 |
| YPF-150B YPF-150B-F | Ф160 |
*0-40，-40-0，±20KPa规格承压部尺寸D1；为φ85
○准确度等级：2.5
○使用环境温度：-40℃～+70℃；相对湿度不大于0.04%/℃
○温度影响：使用温度偏离20±5℃时，其温度福建误差不大于0.04%/℃。
○工作位置：垂直安装。
○外壳防护等级：IP64
○导压系统及外壳等主要零件材质
| 导 压 系 统 | 表壳材料 | |||
| 膜片 | 法兰接头 | 密封垫圈 | ||
| YPF-100A YPF-150A | Cr15Ni7Mo (PH15-7Mo) 316L(≤25KPa) | 1Cr18Ni9 | 丁晴橡胶 | 铸铝 |
| YPF-100B YPF-150B | 聚四氟乙烯 | 1Cr18Ni9 | ||
| YPF-100BF YPF-150BF | ||||
