高温高压热电偶
1、应用 适合于石油、化工等生产过程中的高温高压场所的温度测量与控制。是炼油厂、高压聚乙烯等常用的温度装置。2、主要技术参数 电气出口：M20x1.5,NPT1/2 连接尺寸：M20x1.5, NP
- 质量稳定：实行全过程质量监控，多方位检测！
- 合理的价格：有效的内部成本控制，减少开支，为客户着想！
- 交货快：完善的生产线，优化库存，缩短交货时间！
- TEL：021-51829246
- FAX：
- EMAIL：973250087@qq.com
Description
1、应用
适合于石油、化工等生产过程中的高温高压场所的温度测量与控制。是炼油厂、高压聚乙烯等常用的温度装置。
2、主要技术参数
电气出口：M20x1.5,NPT1/2
连接尺寸：M20x1.5, NPT1/2
防护等级：IP65
隔爆等级：d‖BT4, d‖CT5
公称压力：15-40MPa
3、型号及规格
| 型 号 | 分 度 号 | 测温范围℃ | 热响应时间 | 保护管材料 | 规格 Lxl |
WRNG-430 WRN2G-430 | K | 0-800 | ＜180S | 1Cr18Ni9Ti | 380x150 430x200 480x250 530x300 580x350 630x400 680x450 |
WREG-430 WRE2G-430 | E | 0-600 | |||
WRNG-440 WRN2G-440 | K | 0-800 | |||
WREG-440 WRE2G-440 | E | 0-600 |
热电偶I级按协议订货；
保护管其余材质按协议订货；
型号430为防水式，型号440为隔爆式。
4、保护管材质及选用
| 材 质 | 使 用 温 度℃ | 特 点 及 用 途 |
| 1Cr18Ni9Ti | -200—800 | 具有高温耐蚀性，通常为一般耐热钢使用 |
| 304 | -200—800 | 低碳含量，具有良好耐晶间腐蚀性，通常作为一般耐热钢使用 |
| 316 | -200—750 | 低碳含量，具有良好耐晶间通常作为耐热钢使用 |
| 316L | -200—750 | 超低碳含量，具有良好耐晶间腐蚀性，通常作为耐热钢使用 |
| 310S | -200—1000 | 具有高温抗氧化性，耐腐蚀性，通常作为耐热钢使用 |
| GH3030 | 0—1100 | 镍基高温合金钢，具有优良抗氧化性，耐腐蚀性，通常作为耐热钢使用 |

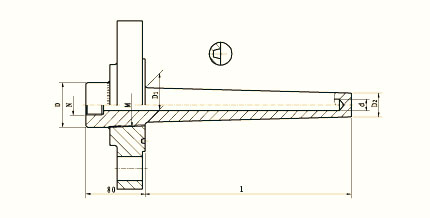

5、套管形式选择
法兰可选择900（PN15）—2500LB（PN40）RJ等不同形式。
| 代 号 | N | M | D | d | D1 | D2 |
| A | M20x1．5(NPT1/2) | NPT1″ | Φ34 | Φ9 | Φ23 | Φ18 |
| B | NPT11/4″ | Φ45 | Φ9 | Φ28 | Φ23 |
6、法兰型号及规格
法兰标准代号
| 标 准 代 号 | 文 件 编 号 |
| 中 国 国 家 标 准 | GB9112-9131-88 |
| 中国化工部标准 | HG20592-20635-97 |
| 中国机械部标准 | JB/T74-90-94 |
| 美 国 标 准 | ASME/ANSI B16．5-88 |
| 德 国 标 准 | DIN 2628-2638-1975 |
| 日 本 标 准 | JIS2201-1796 |
7、法兰规格
CLASS150-600 RF
CLASS900-2500 RJ
8、选型须知
型号
分度号
精度等级
保护管材质及形式
法兰规格及形式
长度或插入深度
例A：高温高压隔爆热电偶 K型 1级 保护管 A级型 插入深度300mm. WRNG-440A L×1=450×300 mm. dⅡBT4 316L ANSI 1″1500＃RJ
