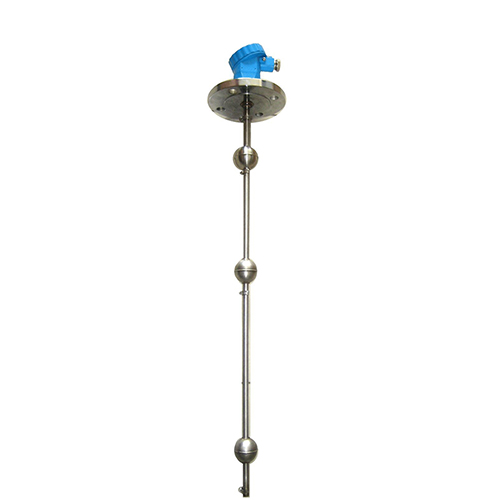

UHZ-50/S-UK系列插入式磁性浮球控制器
一、概述UHZ-50/S-UK系列插入式磁性浮球控制器输出液位的开关信号，可用于石油、化工、环保、造船、民用建筑等企业，承压和敞口容器的液位控制和报警。优点：1、结构简单安装方便维护简易2、使用范围
- 质量稳定：实行全过程质量监控，多方位检测！
- 合理的价格：有效的内部成本控制，减少开支，为客户着想！
- 交货快：完善的生产线，优化库存，缩短交货时间！
- TEL：021-51829246
- FAX：
- EMAIL：973250087@qq.com
Description
一、概述
UHZ-50/S-UK系列插入式磁性浮球控制器输出液位的开关信号，可用于石油、化工、环保、造船、民用建筑等企业，承压和敞口容器的液位控制和报警。
优点：1、结构简单安装方便维护简易
2、使用范围广，适用多种介质的液位控制
3、一个控制器可***多控制4个点
4、重复动作精度高
5、而腐蚀性强
6、特殊要求可协商订制
二、结构原理
利用磁性浮球随液位升降使处在主导管内设定位置的干簧管开关动作发出打冷战开关转换信号。

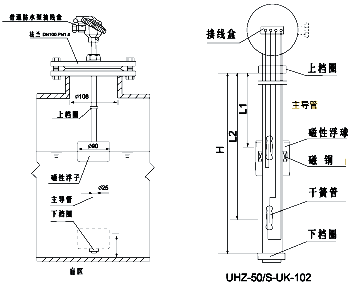

图一、结构原理图
三、主要技术参数
1、公称长度：70－3000mm
2、控制误差：±10mm
3、触点容量：220VA.C/A（阻性）
4、介质密度：≥0.55g/cm3
5、工作压力：1.0,1.6,2.5MPa
6、防爆等级：ExdⅡBT4-6
7、介质温度：0℃~+80℃
8、介质粘度：≤0.4Pa.S
9、出线接口螺纹：M20X1.5内螺纹

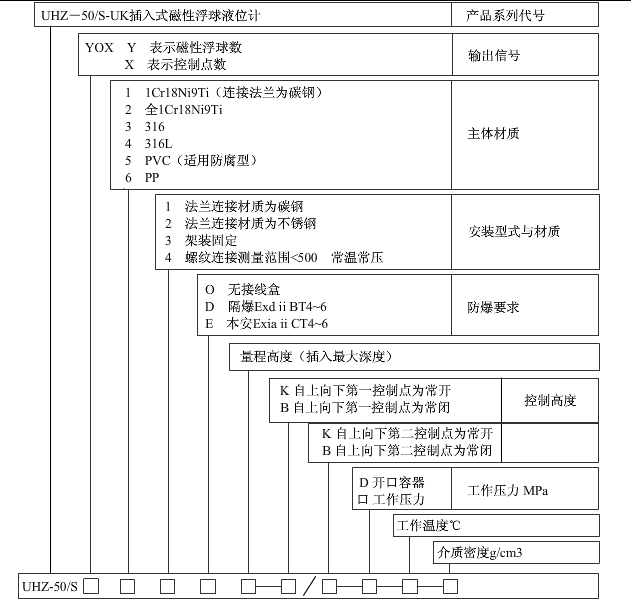

四、产品选型表
型号 | 内容 |
Uk-01 | 单只磁性浮球，1个控制点 |
Uk-02 | 单只磁性浮球，2个控制点 |
Uk-03 | 单只磁性浮球，3个控制点 |
Uk-04 | 单只磁性浮球，4个控制点 |
Uk-02 | 2只磁性浮球，2个控制点 |
Uk-03 | 3只磁性浮球，3个控制点 |
Uk-04 | 4只磁性浮球，4个控制点 |
选型举例：
测量地下水池，采用插入式磁性浮球控制器。控制上、下两位（上500，下800）常温常压，法兰连接材质为不锈钢，总高度1500。 UHZ-50/S-UK-102.2.2.0-1500-500K/800B-D-0-1.0

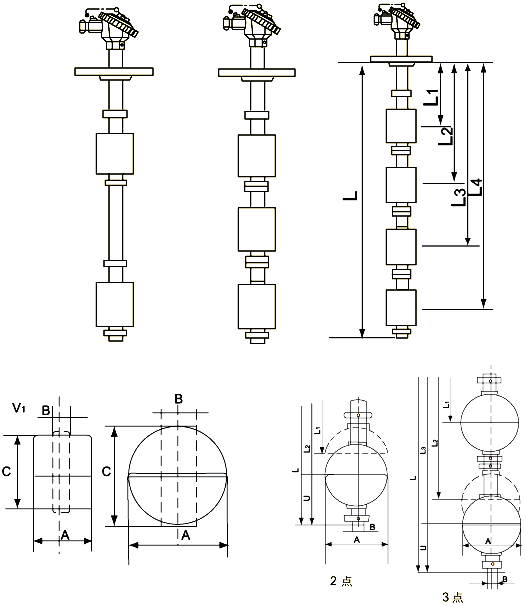

五、产品结构
因浮球的外观体积与测量介质的比重有关，故控制器的结构形式也有所不同
型号 | 外观尺寸 | 压力 | 温度 | 重量 | 体积 | 比重 |
V1圆柱型 | 60x5x90 | 2.5 | 120 | 134 | 226 | 0.8 |
V2球形 | 110x5x110 | 1.6 | 120 | 227 | 676 | 0.45 |
V3球形 | 110x3x110 | 1.6 | 120 | 255 | 654 | 0.52 |
球形 | A | B | L1 | V | 一球二接点距离 | 二球二接点距离 |
V1圆柱型 | Φ60 | Φ12 | 50 | 100 | 60 | 125mm |
V2球形 | Φ110 | Φ12 | 90 | 120 | 60 | 150mm |
V3球形 | Φ110 | Φ18 | 90 | 120 | 60 | 150mm |
|

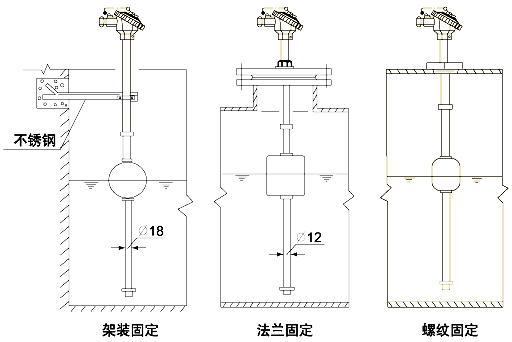

结构形式 |
六、安装使用和维护
1、控制器的安装应避免被被测介质的进口处，以减少介质流体对浮球的冲击而产品的影响。
七、应用须知
1、不适用于含有悬浮杂质和亲磁场质的液体介质，这些物质对浮球造成卡阻现象；
2、因该控制器输出开关触点功率较小，在使用过程中***好采用中间继电器。
八、定货须知
1、规格型号
2、测量范围及控制高度
3、工作压力
4、工作温度
5、介质名称和密度
6、材质要求
6、特殊要求协议签定
