一、概述
    1、UR系列液位变送器
     该变送器作为本厂磁性浮子液位计的配套仪表，用抱箍带将变送器的传感部分固定在UHZ－50型磁性浮子液位计的主体管外侧，使其处于液位计同一磁耦合系统中，利用传感部分内的干簧管受磁性浮子组件中磁钢磁场吸合作用，将液面的变化转换为电阻信号输出。该信号直接与本厂的智能型数显仪表配套，实现对液位远距离检测和控制。
    2、UB系列液位变送器
    该变送器和UR变送器不同之处在于UB是将UR的电阻信号经过电子线路（电路模块）转换为二线制的4－20mA输出，该信号直接与DDZ－3型仪表配套使用，实现远测和控制，也可与本厂智能数显仪表配套使用。

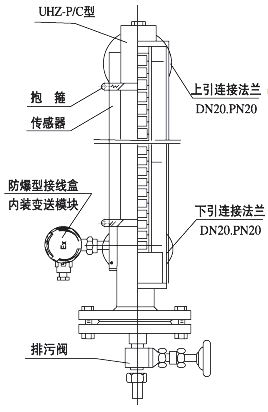

变送器与UHZ－50型的结构形式

UR工作原理图

二、主要技术参数

精度：±1.5%(L1000m)  ±2.5%(L<1000mm)

测量范围：300-6000mm

输出信号：UR：电阻量变化
          UB：二线制4-20mA DC

工作温度：-10℃~+80℃

传输距离：1000m（导线横截面≥0.8mm2

出线接口螺纹：M20ｘ1.5内螺纹

防护等级：IP65

防爆等级：DⅡBT4－6　iaⅡCT6

外形结构：UR如图一，UB如图二

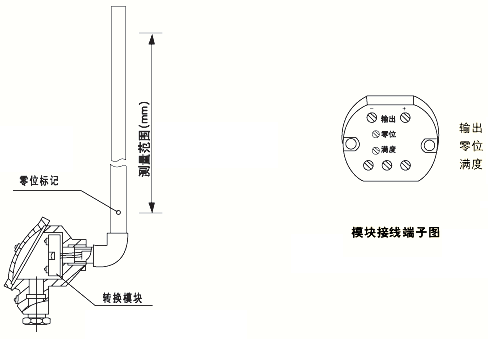

图一UR外形结构

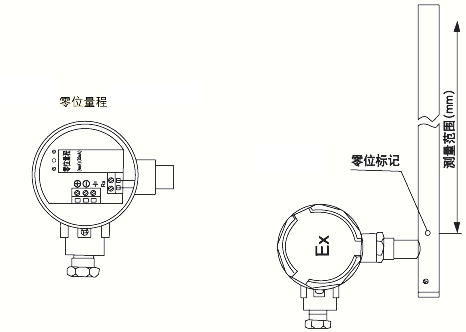

图二UB外形结构

三、调试
    1、整体调试
      因URUB与UHZ-50型磁性浮球液位计出厂时经调校合格后用抱箍带固定在一起，用户安装前可进行整体调试（移动磁性浮子组件，使显示器显示位置应与变送器输出相对应）
    2、单独调试
      可将变送器从UHZ-50型液位计上拆下，用磁钢处于变送器的零位标记处，此时输出应为4mA，在把磁钢置于满度标记此时输出为20mA，若零位满度超差，即可调节零位电位器和量程电位器，反复调整直到达到符合技术条件为止，调好后要重新牢固在液位计主体管外侧须***注意液位计的下连接法兰中心线须***对准显示刻度标尺的零位和变送器输出零位标记处。

四、订货须知
    1、与UHZ－50/C和UHZ－50/D一起选　型订货
    2、接线盒式与安装形式任选但要注明。
