一、功能与适用范围

    UHZ-50/D型磁性浮球液位计是以浮球组件为测量元件，通过液体浮力作用，使浮球上下移动，带动顶杆上端的磁钢上下变化，经磁性耦合作用，使显示器组件的磁性翻柱翻转达到跟踪液体液位变化，故显示醒 目，读数直观，因显示器组件与被测介质完全隔离。该液位计适于地下槽池等容器，以 及不宜侧面开孔的容器的液位显示，如配上配套仪表可用于远传检测，以实现自动控制功能。

二、工作原理

    根据浮力原理和磁性耦合原理而制成。当被容器内的液位上下变化时带动浮球，并通过与之相连的连杆上端的长久磁钢上下移动，经磁性耦合而使显示器中的翻柱翻转。当液位上升翻柱由白色转为红色。当液位下降时翻柱由红色转为白色，红白界位处就为容器内介质液位的实际高度，从而实现液位自动跟踪显示。

三、特点
    1、在容器从不适宜侧面开孔及容器周围空间很少时，可在容器上部或下部安排本形式的液位计。
    2、适用于粘度大的液体介质
    3、显示器的观察方向可任意改变
    4、其他特点和UHZ－50/C相同。

四、主要技术参数
    1、测量范围：500-5000mm
    2、测量精度：±10mm
    3、介质密度：≥0.5g/cm3
    4、工作压力：≤2.5MPa
    5、工作温度：0-200℃
    6、介质粘度：≤0.4Pa.S
    7、本厂出厂连接法兰尺寸：DN150 PN1.6
    8、连接法兰采用化工部1998年发布的HG20592－20635－97法兰标准。若采用其它法兰标准请用户在订货时注明。法兰连接孔分布形状：正方形。

五、顶装式磁性浮子液位计的盲区
    因测量时在结构上存在一定的盲区值，读数时要补偿，对不同的介质密度，浮球的长度是不一样的，故盲区值也不一样，见表

B:贮藏接口颈高 L:量程范围 L1:盲区 L0:***大插入深度 1、排空丝堵 2、主体管 3、显示器 4、磁性翻柱 5、连接法兰 6、顶杆 7、护导管 8、浮球组件

盲区L1（mm）介质密度g/m36500.45~0.064000.61~0.743800.75~0.853500.86~1.103301.11~1.253001.26~1.392501.40~1.592001.60~2.00

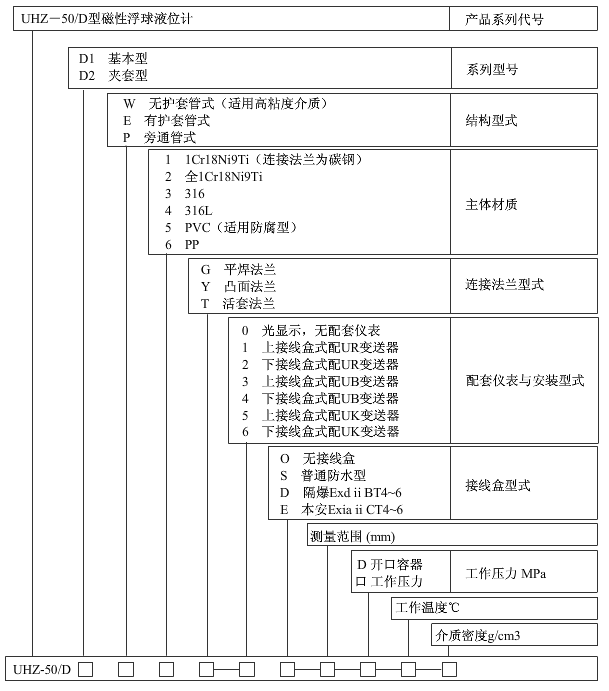

六、产品选型表

选型举例：
    测量地下油罐的油位，介质为0#柴油，密度为0.8g/cm3，采用护套式顶装液位计，配远传仪表，上接线盒4-20mA，工作温度为常温，工作压力为0.8MPa，测量范围1500，不锈钢材质，连接法兰为活套法兰。
    选型标记：UHZ-50/D1 E2T-10-1500-0.8-0-0.8

七、应用须知
    1、防腐型公称压力≤1.0MPa
    2、液位计有一定肓区，故在读取液位高度时应加上盲区值补偿（本厂出厂时，标尺刻度零位已迁移到实际值）
    3、液位计测量范围不超过5米，否则影响液位计的稳定可靠，牢度等。
    4、安装连接法兰，本液位计出厂的常用突出面尺寸参考（HG21592－97）制造。

八、安装使用和维护
    1、液位计护导管和主体管安装须***垂直，以保证浮球组件在主体管内能上下运动自如
    2、连杆不能弯曲须***垂直插入
    3、安装完毕后，需对显示器的翻柱用磁钢引导一次使零位以上显示为白色，零位以下显示红色
    4、液位计安装完毕后，需要用磁钢进行校正，对翻柱导引一次使零位以下显示红色，零位以上显示白色。

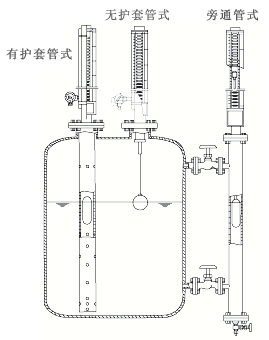

    5、安装结构形式如图所示

九、订货须知
    1、型号规格配套仪表
    2、被测介质名称和密度
    3、工作压力
    4、工作温度
    5、测量范围
    6、材质要求
    7、法兰标准及连接形式
