一、靶式流量计概述：

YWBSL系列靶式流量计于六十年代开始应用于工业流量测量，主要用于解决高粘度、低雷诺数流体的流量测量，先后经历了气动表和电动表两大发展阶段，靶式流量计是在原有应变片式测量原理的基础上,采用了电容力传感器作为测量和敏感传递元件，同时利用了现代数字智能处理技术而研制的一种新式流量计量仪表。
采用电容式力传感器的是该产品真正实现高精度、高稳定性的关键，******改变了有应变片式靶式流量计温漂大,抗过载(冲击)能力差,存在静态密封点等种种缺陷,不但发挥了靶式流量计原有的技术优势，同时又具有与容积式流量计相媲美的测量准确度，加之其抗干扰、抗杂质性能，除能替代常规流量所能测量的流量计量问题，尤其在小流量、高粘度、易凝易堵、高温、低温、强腐蚀、强震动等流量计量困难的工况中具有很好的适应性。目前已广泛应用于冶金、石油、化工、能源、食品、环保等各个领域的流量测量。
二、靶式流量计原理及特性
1、结构
YWBSL系列靶式流量计主要由测量管（外壳）、新型电容力传感器（含阻流元件）、积算显示和输出部分组成。根据不同的介质和工况，需选用相适应的电容力传感器，因此，用户提供准确的计量对象及参数，生产厂家选用合适的电容力传感器是产品能否计量准确的关键。其结构如图:
靶式流量计概述
YWBSL型是新一代靶式流量计，集流量、温度、压力检测功能于一体，采用xj****的单片机技术和电容式压力传感器，产品无可动部件，抗振动、抗杂质、抗干扰能力强；具有操作简单，安装容易，免维护，故障自检，运行费用低等一系列特点。采用电容式力传感器的是该新型产品真正实现高精度、高稳定性的关键，******改变了有应变片式靶式流量计温漂大,抗过载(冲击)能力差,存在静态密封点等种种缺陷,不但发挥了靶式流量计原有的技术优势，同时又具有与容积式流量计相媲美的测量准确度，在小流量、高粘度、易凝易堵、高温、低温、强腐蚀、强震动等流量计量困难的工况中具有很好的适应性。已广泛应用于半水煤气、焦炉煤气、重油、渣油计量、沥青、液体石蜡、甲苯、硫酸、天然气、甲烷氯化物、烟道气、氯气、污水、纯净水等以及其它非常规介质的计量，解决了多年来业内疑难流量计量。
2、靶式流量计工作原理
当介质在测量管中流动时，因其自身的动能与靶板产生压差，而产生对靶板的作用力，使靶板产生微量的位移，其作用力的大小与介质流速的平方成正比，靶板所受的作用力经靶杆传递，使传感器的弹性体产生微量变化，从而打破贴片电容组成的电桥平衡。产生与流量在靶板上作用力对应的电压信号：由流体流量特征的影响，流量与电桥产生的电压的平方成正比。
三、靶式流量计产品特点
1、整台仪表在设计中无可动部件，插入式结构，拆卸方便；
2、可选用多种防腐及耐高低温材质（如哈氏合金，钛等）；
3、整机可做成全密封无死角（焊接形式），无泄漏点，可耐 42MPa 高压；
4、仪表内设自检程序，故障现象一目了然；
5、传感器不与被测介质接触,不存在零部件磨损,使用安全可靠；
6、可就地采用干式标定方法，即采用砝码挂重法。单键操作可完成标定；
7、具有多种安装方式供选择，如选择在线插入式，安装费用低；
8、具有一体化温度、压力补偿，直接输出质量或标方；
9、具有可选小信号切除、非线性修正、滤波时间可选择；
10、能准确测量多种常温、高温500度、低温-200度工况下的气体、液体流量；
11、计量准确，精度可达 0.2%；
12、重复性好，一般为 0.05～0.08%，测量快速；
13、压力损失小，为标准孔板的 1/2△P 左右；
14、抗干扰，抗杂质能力特强；
15、可根据实际需要更换阻流件（靶片）而改变流量范围；
16、低功耗电池现场显示，能在线直读示值，显示屏可同时读取瞬时和累积流量及百分比棒图；
17、安装简单方便，易维护；
18、多种输出形式，能远传多种参数；
19、耐震动性强，一定范围内可测脉动流；

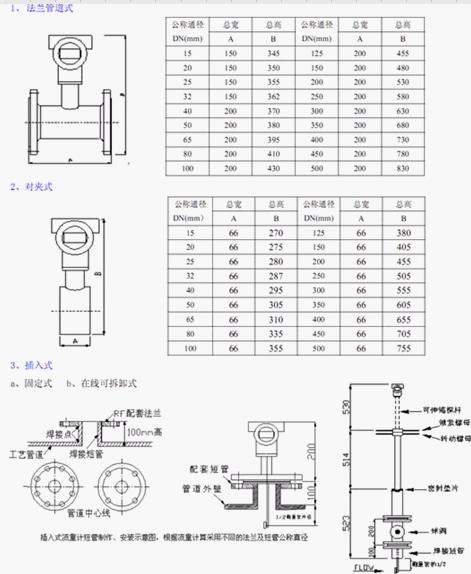

其结构如图:

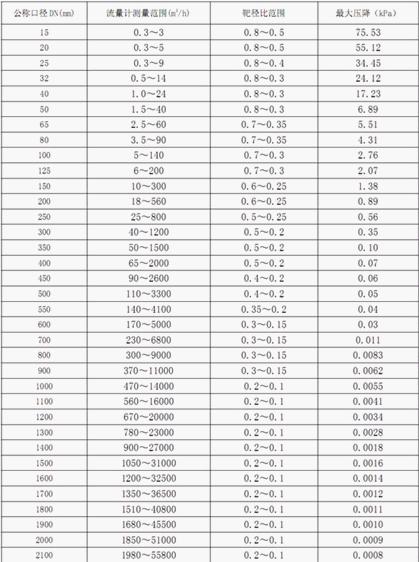

四、靶式流量计技术参数及内容：

五、靶式流量计选型表及型号说明

1、选型表

a、流量计法兰规格执行GB/T系列标准中规定的相关技术参数，技术条件和类型。亦可按照客户要求加工；

b、在流量计选型中，用户应按照型号说明的格式，写明所需流量计的各项要求；
c、用户如需采用本型号说明以外的口径、公称压力及输出形式请加以说明；
d、在选择高温型流量计时，除按照型号说明格式填写外，应特别注明被测介质的***高工况温度；
e、对带温压补偿的流量计，除按照型号说明格式填写外，应特别说明需补偿的工况温度及工况压力范围；
f、用户需要非常规定制测量管材质，应加以说明。
2、选型示例
YWBSL-100AQCDPIXN含意为：智能靶式流量计为管道法兰式，测量介质是气体，公称口径100mm，介质温度为常温，公称压力为2.5MPa（法兰规格）带压力补偿，4～20mA电流输出，防爆标志为本安型,测量管材料是不锈钢。
